Модернизовани осматрачко-аквизицијски радар P-12M

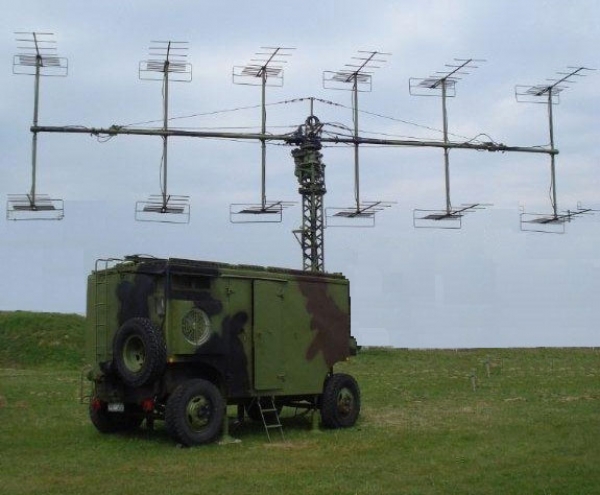

Осматрачко-аквизицијски радар П-12М користи се у ПВО системима и намењен је за откривање авиона, крилатих ракета и других летећих објеката у зони осматрања радара.
Oсновна верзија ОАР П-12 (западна ознака је ,,Spoon Rest”) произведена је у Совјетском Савезу. Радар П-12 НП (,,Spoon Rest B”) је монтиран на приколици, варијанта радара П-12 МА (,,Spoon Rest А”) је монтирана на возилу, док је каснија варијанта П-12 НА такође варијанта на возилу. Овај радар је развијен 1955. године од стране СКБ бироа за дизајн, одељење државног завода бр. 197 назван по В.И. Лењину. Овај завод је развио и претходну верзију радара, односно радар П-10 и представља претечу садашњег завода у Нижњи Новгороду, Истраживачки институт за радио инжењеринг (ННИИРТ).
У склопу модернизације извршен је ремонт предајног и антенског система на којима су уграђени модули који омогућавају даљинско управљање и надзор, као и потпуна замена пријемног, комуникационог, енергетског и климатизационог система.
Модернизовани ОАР П-12 се састоји из:
- Предајног система (ремонтован)
- Антенског система (ремонтован)
- Дигиталног пријемника ВВФ ДП/П-12

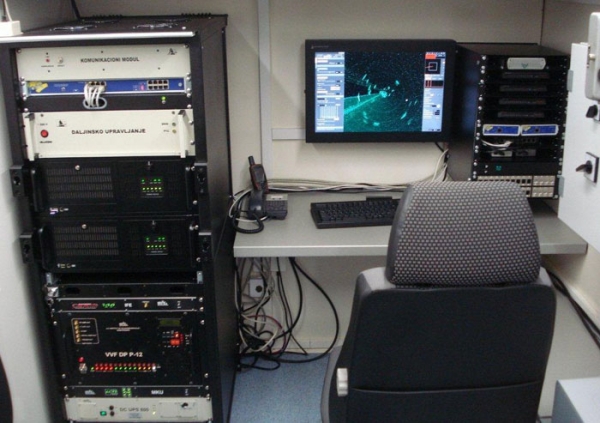

- Дигиталнoг радарскoг показивача ДиРП
- Екстрактора радарских података
- Софтверског модула за аутоматско праћење покретних циљева Трекер
- Контролера за даљинско управљање и надзор радара ДУН
- Система за добијање података о положају антене радара,
- Телекомуникационог подсистема
- Система за напајање електричном енергијом и осветљење
- Система за климатизацију и вентилацију
- Система за увезивање на АККОРД
- Издвојеног радног места
- аквизицију и дигиталну обраду радарских података,
- детекцију циљева са високом вероватноћом детекције и малом вероватноћом лажног аларма,
- аутоматско одређивање параметара покретних циљева (позиција, брзина, курс),
- дигиталну обраду радарског сигнала у врло осетљивом дигиталном радарском пријемнику,
- праћење покретних циљева,
- комуникацију и пренос података ка осталим корисницима у ПВО систему,
- комфоран рад послуге на радној конзоли у кабини,
- даљинско управљање свим функцијама радара,

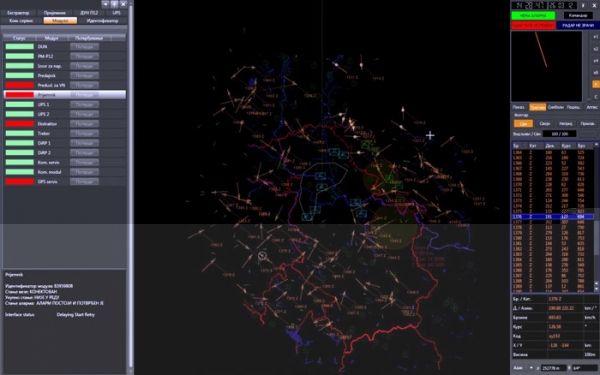

- приказивање података на монитору високе резолуције са разноврсним управљачким прозорима ради оствариваwа радних функција.
Фреквенцијски опсег 150-170 MHz
Периода/фреквенција понављања импулса: променљива
Трајање импулса: 6 μs
Вршна снага: 160 до 250 kW
Средња снага: до 540 W
Домет: 350 km
Резолуција по даљини: ≤ 1000 m
Ширина дијаграма зрачења по азимуту: 8
